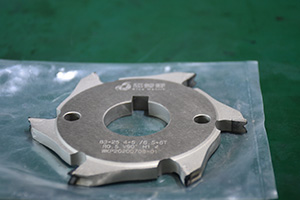

PCD金刚石磨边刀

可切削各种线路板、单面板、双面板、多层板

尺寸可根据客户要求定制

名称：金刚石修边刀PCD磨边刀
刀头材质：进口金刚石复合片
加工定制：是
反复研磨8-10次以上
产品基体：日本合金钢（SKS51）
产品硬度：10000(HV）
是否涂层：非涂层
适用机床：进口和国产品牌的自动开料机上。
适合加工材料：各种线路板、厚铜板、铝板。

磨边刀的外径、内孔、齿数、圆弧R可根据客户要求定制

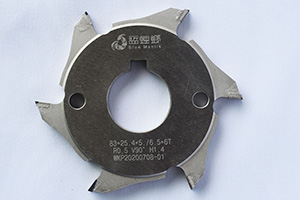

金刚石修边刀PCD磨边刀

尺寸 备注
1 108*25.4*15*6T R8 V110° 6齿 R8 110°
2 83*25.4*5.0/6.5*6Z V90° R0.1 H1.4 6齿 R0.1 H=1.4
3 83*25.4*5.0/6.5*6Z V90° R0.3 H1.4 齿数6, R0.3 H=1.4
4 83*25.4*5.0/6.5*6Z V90° R0.5 H1.4 齿数6, R0.5 H=1.4
4 83*25.4*5.0/6.5*6Z V90° R1.0 H1.4 齿数6, R1.0 H=1.4
4 83*25.4*5.0/6.5*4Z R0.2 齿数4, R2.0
4 83*25.4*5.0/6.5*4Z R0.3 齿数4, R0.3
4 83*25.4*5.0/6.5*4Z R0.5 齿数4,R0.5
4 83*25.4*5.0/6.5*4Z R1.0 齿数4,R1.0

适合加工材料：FR2,FR4 ,CEM1,CEM3 ,铝基板。
刀具的圆弧半径R与板厚的关系：
R0.2適用於加工板厚0.4MM-0.8MM基板。
R0.5適用於加工板厚0.8MM-1.6MM基板。
R1.0適用於加工板厚1.6MM-2.0MM基板。

*如果以下没有找到您所需规格的刀具，您可以与我司人员联系咨询您需要的产品规格和型号及价格， 我们可以根据客户提供的样品或图纸非标定制，还可以提供刀具返修业务，为客户节约成本。

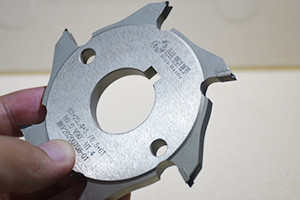

金刚石修边刀PCD磨边刀

磨边刀修边刀

产品说明
1、适用于磨边机，用于各种印刷电路板修边作业， 具有无毛边整齐圆角效果。
2、适合加工材料：FR2、FR4 、CEM1、CEM3 、单层板、多层板、铝基板、厚铜板、多层压合板。
3、金刚石磨边刀使用寿命长，正常使用可研磨8次以上。
4、磨边刀的外径、内孔、齿数、圆弧R可根据客户要求定制。
